Pasar Penempaan Turbin Angin: Penempaan Gearbox, Spesifikasi dan Panduan Pengadaan

Pabrikan gearbox memenangkan pesanan platform lepas pantai 6 MW, kemudian menemukan bahwa tidak ada pemasok yang disetujui yang dapat memasang ring gear 1,5 m di 18CrNiMo7-6 dalam jangka waktu 14 minggu. Urutan turbin tidak pernah menjadi risiko. Penempaannya adalah. Di pasar penempaan turbin angin, variabel penentu jarang sekali merupakan permintaan utama akan energi ramah lingkungan. Apakah komponen berukuran besar, diberi perlakuan panas, dan diuji secara ultrasonik dapat diproduksi sesuai jadwal dan spesifikasi.

Panduan ini menguraikan apa yang dibeli pasar, di mana kapasitasnya semakin ketat, dan pemeriksaan teknis apa yang memisahkan penempaan yang dapat diterima dari produk penyortiran yang mahal.

Apa yang Sebenarnya Dibeli Pasar

Konten palsu dari turbin modern terbagi dalam empat kelompok:

• Bagian dalam gearbox : planet pembawa, roda gigi planet, roda gigi matahari, roda gigi ring, dan poros perantara.
• Drivetrain utama: poros utama tempa, flensa penyimpanan, dan rumah bantalan.
• Sistem menara dan yaw: flensa menara yang ditempa, cincin bantalan yaw dan pitch, serta cincin slewing.
• Perangkat keras Nacelle: komponen hub, rem cakram, dan pengencang beban tinggi.

Bagian-bagian ini ditempa daripada dicor karena alasan yang konsisten: aliran butiran mengikuti jalur beban, perilaku kelelahan pada torsi siklik lebih dapat diprediksi, dan cacat internal dapat diukur dengan pengujian ultrasonik. Poin terakhir itu bersifat komersial, bukan akademis. Pengecoran dengan indikasi porositas yang tidak dapat diterima sering kali dibuang pada akhir pemesinan, setelah sebagian besar nilai telah ditambahkan.

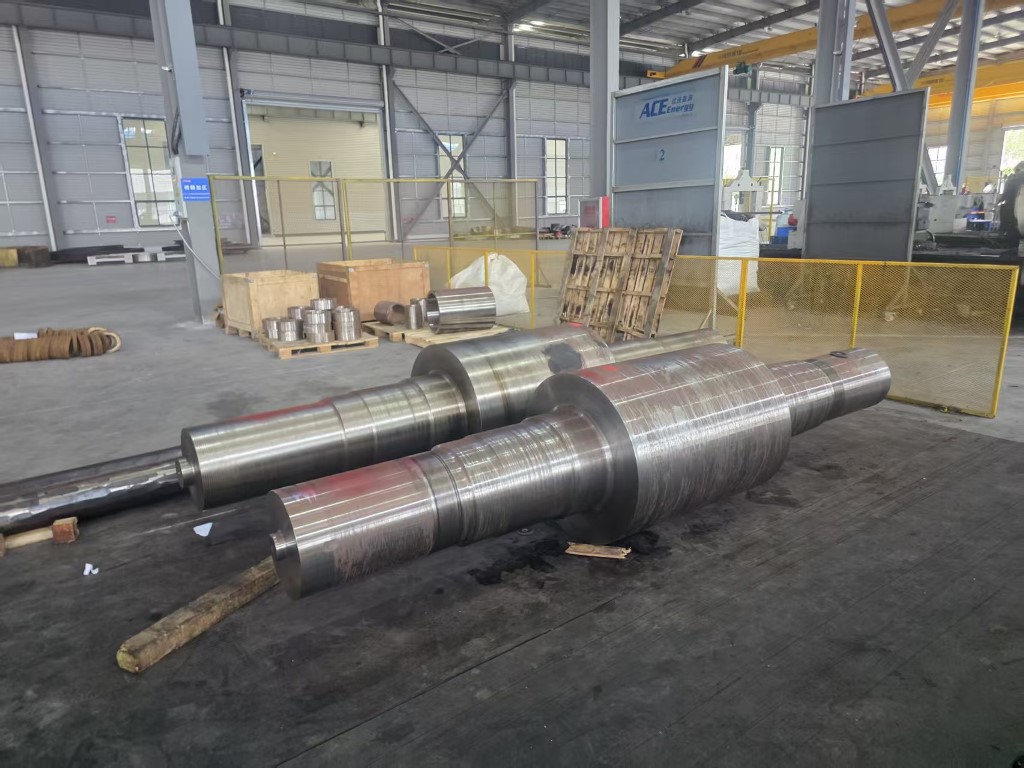

Tempa Pembawa Planet Turbin Angin 3MW–10MW Peng planet palsu untuk kotak roda gigi angin 3–10 MW, dengan opsi 18CrNiMo7-6/42CrMo4 dan pengujian UT, PT, MPI untuk jalur beban tugas berat. Lihat Produk →

Mengapa Tempa Terus Menjadi Lebih Besar

Nilai daya mencakup tajam dengan diameter rotor, dan skala torsi dengan luas sapuan dan rasio roda gigi. Hasil praktisnya adalah girboks 3 MW dan girboks 10 MW tidak berbeda tiga kali lipat dalam ukuran komponennya. Mereka berbeda dengan faktor yang jauh lebih besar dalam diameter cincin, ketebalan dinding dan berat satu bagian. Kapal pengangkut planet yang dulunya berbobot di bawah satu ton, kini secara rutin melebihi dua hingga tiga ton di anjungan lepas pantai.

Penempaan yang lebih besar menekan tiga batas secara bersamaan:

• Ukuran ingot dan billet, yang menutupi bagian penampang yang dapat digergaji atau digambar.
• Energi penempaan yang tersedia, dinyatakan dalam tonase palu atau kapasitas pengepresan.
• Dimensi tungku dan keseragaman pembakaran, yang menentukan apakah suatu bagian berat mencapai sifat yang konsisten melalui dinding.

Jika salah satu dari batasan ini terlampaui, pemasok akan menolak permintaan atau memberikan waktu tunggu yang lebih lama dengan risiko pengerjaan ulang yang lebih tinggi. Kedua tanggapan tersebut merupakan informasi yang berguna bagi pembeli.

Spesifikasi Yang Memutuskan Penerimaan

Penempaan kotak roda gigi angin biasanya ditentukan pada baja paduan seperti 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 atau 20MnCr5. Nilainya penting, tapi apa yang terjadi setelah mencantumkan lebih penting.

Sifat mekanik dan perlakuan panas

Rute quench dan temper, case carburising, dan nitridasi menghasilkan profil kekerasan dan ketangguhan inti yang sangat berbeda. Kotak roda gigi ring yang dikeraskan untuk ketahanan lelah permukaan tidak dapat ditukar dengan pengerasan induksi yang setara tanpa menghitung ulang tegangan kontak dan membiarkan distorsi.

Pengujian yang tidak merusak

Pengujian ultrasonik hingga tingkat keparahan yang disepakati adalah standar untuk penempaan kotak roda gigi dan poros utama, dengan inspeksi partikel magnetik atau penetran pewarna pada permukaan mesin. Kriteria penerimaan ada pada gambar. Pemasok yang tidak dapat membuat laporan ultrasonik berulang sebaiknya tidak mempertimbangkan suku cadang ini.

Tunjangan dimensi dan permesinan

Berat satu bagian, toleransi gambar, dan materi yang tersisa untuk pemesinan akhir, semuanya merupakan biaya penggerak. Kelonggaran 6 mm pada cincin 1,5 m sangat berbeda secara komersial dengan kelonggaran 12 mm, meskipun keduanya secara teknis dapat diterima.

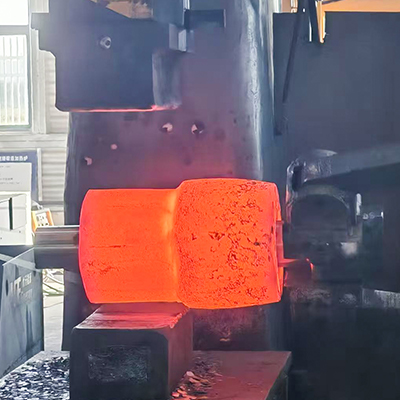

Penempaan Roda Gigi Planet Turbin Angin 5MW–10MW Tempa planet gear tahap 1–3 kustom untuk gearbox angin 5–10 MW, menggunakan 18CrNiMo7-6 atau 42CrMo4 dengan inspeksi 100% UT/PT/MPI. Lihat Produk →

Sekilas tentang Tempa Drivetrain Angin Khas

Kapasitas Ring Rolling Terjadi Menjadi Kendala Sebenarnya

Roda gigi cincin, flensa menara, dan cincin bantalan diproduksi dengan penggulungan cincin aksial radial daripada penempaan cetakan terbuka, karena penggulungan menciptakan aliran butiran melingkar yang menahan tegangan lingkaran jauh lebih baik daripada bagian yang dikerjakan dari pelat atau dipotong dari balok.

Kapasitas ring rolling ditentukan oleh batas terukur:

• Diameter luar maksimum, biasanya 1 m hingga 1,5 m untuk pabrik berukuran sedang, dengan jumlah pemasok yang jauh lebih kecil di luar itu.
• Tinggi ring maksimum dan ketebalan dinding, yang menentukan apakah ring gear gearbox dapat digulung dalam satu urutan.
• Rasio diameter lubang dan ketebalan dinding minimum, di bagian bawah cincin kehilangan stabilitas selama penggulungan.

Pembeli yang mengumumkan penawaran harus menanyakan angka ketiga ini secara tertulis. Kutipan yang menghilangkannya sering kali merupakan kutipan yang akan disubkontrakkan, sehingga menambah tingkatan pada rantai pasokan dan titik lain di mana kemampuan penelusuran dapat terganggu.

Tempa Ring Gear Turbin Angin 5MW–10MW Perlengkapan cincin tempa untuk sistem planet angin 5–10 MW, canai cincin dan pendinginan karburasi dengan gigi gerinda presisi untuk beban berdaya tinggi. Lihat Produk →

Apa yang Harus Diverifikasi Sebelum Melakukan Pemesanan

1. Peralatan penempaan disesuaikan dengan berat bagian dan pengumuman, dengan dinyatakan tonase palu atau tekan.
2. Tungku perlakuan panas dengan grafik beban yang terdokumentasi dan kemampuan pendinginan untuk ketebalan bagian yang terlibat.
3. Inspeksi ultrasonik dan permukaan di rumah dengan operator dan blok referensi yang berkualifikasi.
4. Ketertelusuran dari nomor panas hingga bagian jadi, termasuk operasi subkontrak apa pun.
5. Kemampuan pemesinan, jika diperlukan komponen yang sudah jadi, bukan penempaan kasar.
6. Dokumentasi artikel pertama dari proyek serupa, bukan brosur umum.
7. Waktu tunggu yang mencakup perlakuan panas dan pengujian, tidak hanya jam penempaan.
8. Persyaratan komersial yang disepakati mengenai pengerjaan ulang dan ketidaksesuaian, diselesaikan sebelum pemanasan pertama dicairkan.

Dimana Biaya dan Risiko Berkonsentrasi

Perlakuan panas adalah sumber skrap yang paling umum pada tempa gearbox besar. Retak quench, kedalaman casing yang tidak mencukupi, distorsi yang berlebihan, dan variasi kekerasan di sekitar ring besar semuanya muncul setelah sebagian besar biaya material dan pemesinan telah dilakukan. Distorsi sangat mahal pada ring gear, karena bagian tersebut harus dikerjakan ulang setelah perlakuan panas, dan kelonggaran harus direncanakan terlebih dahulu daripada diperbaiki setelahnya. Meninjau dasar-dasar perlakuan panas logam dengan pemasok adalah cara cepat untuk menguji apakah proses tersebut dipahami atau hanya diklaim.

Pengujian adalah titik konsentrasi kedua. Inspeksi ultrasonik terhadap kapal pengangkut planet seberat dua ton memerlukan waktu, memerlukan operator yang berkualifikasi, dan menghasilkan catatan yang dapat diaudit oleh tim teknik pelanggan bertahun-tahun kemudian. Pemasok yang menganggap pemeriksaan sebagai formalitas cenderung tampak sebagai masalah pengiriman dibandingkan masalah kualitas, sehingga sulit dideteksi saat penawaran harga.

Bagaimana Grup ACE Mendukung Program Wind Gearbox

Grup ACE menjalankan rantai manufaktur alat berat terintegrasi yang mencakup penempaan, perlakuan panas, permesinan presisi, struktur las, dan pengecatan tugas berat, dengan rangkaian produk yang sudah mencakup suhu pembangkit listrik untuk aplikasi angin, hidro, dan nuklir. Basis produksi inti, Jiangsu ACE Energy Technology, mulai berproduksi pada November 2025 di lahan seluas 55 hektar dengan luas bangunan lebih dari 50,018 meter persegi.

Peralatan yang relevan dengan pekerjaan kotak roda angin meliputi palu elektro hidrolik 3 ton, 5 ton dan 15 ton, mesin ring rolling vertikal 1 m dan 1,5 m, tungku pemanas berbahan bakar gas, tungku tahan perlakuan panas, tangki pendingin, peralatan pengerasan induksi, dan pusat permesinan. Untuk penerapan pembangkit listrik tenaga angin, rentang ini mencakup komponen girboks 3 MW hingga 10 MW, termasuk planet pembawa, roda gigi planet tahap pertama, kedua, dan ketiga, roda gigi matahari, serta roda gigi ring tahap pertama dan kedua, serta mesin tempa khusus non-standar dan suku cadang mesin jadi.

Pasar penempaan turbin angin tidak kekurangan kapasitas secara agregat. Kapasitasnya terbatas untuk suku cadang yang besar, diberi perlakuan panas, dan diuji, yang dikirim sesuai jadwal yang dapat diprediksi. Pembeli yang mengonfirmasi batas ring rolling, kemampuan perlakuan panas, dan cakupan pemeriksaan sebelum memberikan pesanan akan menghindari sebagian besar risiko tertunda, dan mereka biasanya juga membayar lebih sedikit, karena pengerjaan ulang dan pengiriman yang dipercepat tidak pernah tercantum penawaran dalam awal.
